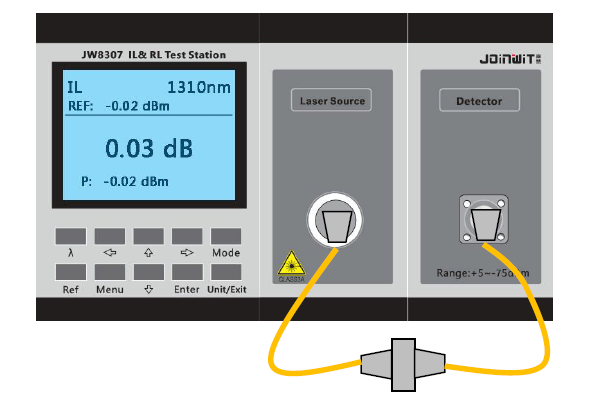

双口双测免缠绕插回损测试仪
JW8307AL-2IRL双口双测免缠绕插损&回损测试仪是上海嘉慧集合自身多年的光纤无源器件和光通信检测仪表的生产和测试经验，潜心研制开发出来的一款精密光检测仪表。作为JW8307A的升级换代版本，具有更丰富的测试功能,在满足常规插回损测试的同时，通过增加硬件配置，更加适用于双芯跳线的测量，同时支持极性测试功能。配备双联LC插口，方便测试。
JW8307AL-2IRL 与 JW18001-2IRL的区别
JW8307AL-2IRL
◇标准化产品
◇支持单模块顺序测试
JW18001-2IRL
◇模块化产品
◇双模块并行测试，提高测试效率
◇内含高性能PC，拥有功能强大的光器件应用软件
应用
JW8307AL系列回损测试广泛应用于光纤光缆、和光无源器件和光纤通信系统的插损和回损测试，是广大生产厂商、科研机构和运营商用于生产检测、研究开发和工程施工维护的基本和理想的测试仪器。产品特性整机外观紧凑、美观、实用，指标稳定、可靠，操作简单超强电路设计，对大动态范围和微弱信号精确检测分析处理插回损采用双液晶显示，有效减轻操作人员视觉疲劳功率计模块波长与光源模块的波长联动，明显减少操作步骤独特的光源接头可拆卸便捷清洁设计并提供全面的功率计接口配置。
原理
JW8307AL系列采用光时域反射鉴别原理，具体通过激光器向一个光分路器传输一个脉冲光信号到被测光纤，其回波光信号再通过分路器被探测器所接收的原理。

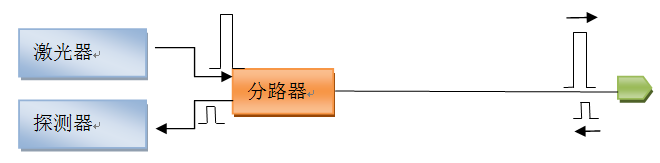

回损测试原理图
如上图，激光器发出的脉冲在反射终端产生一个反射脉冲，并最终被探测器所接收。

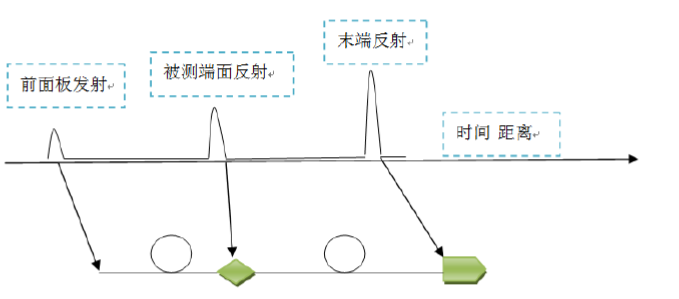

反射信号时域分析曲线
根据上图可得到接收信号的时域曲线，分析其对应的测试距离或对应时间上的被测连接器的信号振幅，该信号的振幅与光反射信号成正比。
