上海嘉慧的高速光功率计可达100μS（即10000次/秒）的采样周期速度，代替了传统功率计，并可在专属通讯指令集的基础上，在上位机软件中进行二次开发，同时配备触发存储，模拟电压输出功能，大幅度提高了产线的测试效率。

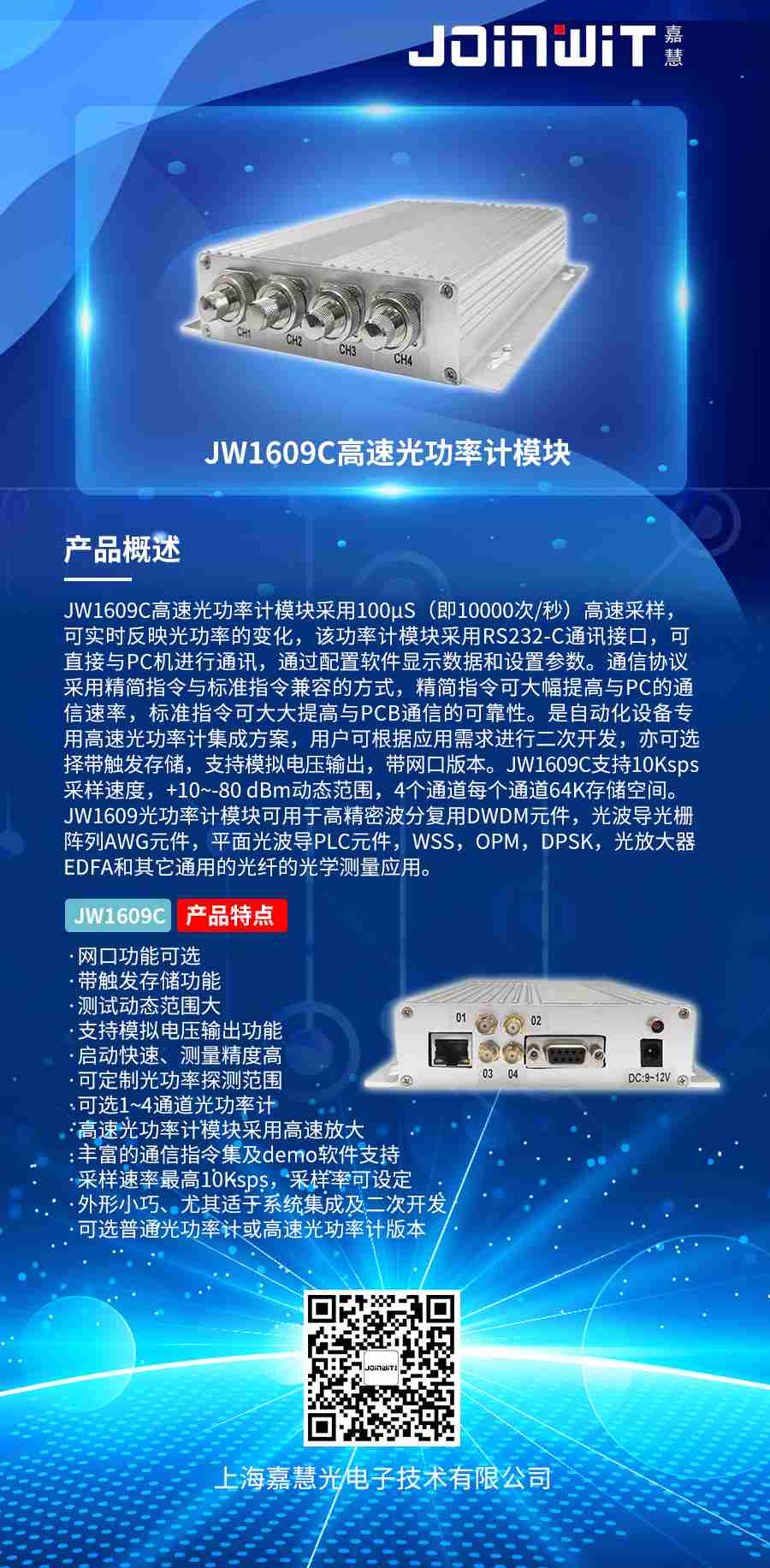

JW1609系列光功率计模块
产品概述
上海嘉慧的高速光功率计可达100μS（即10000次/秒）的采样周期速度，代替了传统功率计，并可在专属通讯指令集的基础上，在上位机软件中进行二次开发，同时配备触发存储，模拟电压输出功能，大幅度提高了产线的测试效率。
可实时反映光功率的变化，配备RS232-C通讯接口，可直接与PC机进行通讯，通过配置软件显示数据和设置参数。通信协议采用精简指令与标准指令兼容的方式，精简指令可大幅提高与PC的通信速率，标准指令可大大提高与PCB通信的可靠性。是自动化设备专用的高速光功率计集成方案。
产品特点
◇JW1609高速光功率计模块采用高速放大
◇采样速率最高10Ksps，采样率可设定
◇丰富的通信指令集及demo软件，支持二次开发
◇大动态测试
◇触发存储功能
◇支持模拟电压输出
◇网口功能可选
◇4通道：64K存储空间/通道
◇高速/普通多版本可选
.jpg)
应用
应用JW1609光功率计模块可用于高精密波分复用DWDM元件，光波导光栅阵列AWG元件，平面光波导PLC元件，WSS，OPM，DPSK，光放大器EDFA和其它通用的光纤的光学测量应用。
DEMO软件
JW1609 配备的DEMO软件可进行两种操作标准连接：为普通光功率计模式；精简连接：精简连接为高速光功率计模式。
二次开发
可在现有软件基础上进行定制修改，功能扩展，达到您所需功能。配备JW1609专属通讯协议指令集，可进行二次软件开发。
增强型P型号
1. 默认下降沿触发采集数据。可根据客户定制上升沿采集数据。
2. 可设定单次连续脉冲触发采集和连续脉冲循环触发模式。
3. 具有外部触发采集功能，最大可实现4通道高速采集，每个通道最大存储5000条数据。可定制单、双通道。 4. 数据传输为串口通讯或网口通讯可选。
选型配置
JW1609A（高速版）
JW1609B（普通版）
JW1609C（高速版）
*详细参数配置请咨询我司销售人员
